Xyloni - Отладочная плата на ПЛИС Efinix Trion T8

Отладочная плата Xyloni построена на базе ПЛИС Efinix® T8, имеющей 81-шариковый корпус FBGA. ПЛИС T8 имеют программируемую логику и структуру маршрутизации, построенную на технологии Efinix® Quantum™. Устройства T8 также включают встроенные блоки памяти, блоки умножения (или блоки DSP), PLL и генератор. Узнайте больше о Плис Trion

Вместе с отладкой вы получаете лицензию на программное обеспечение Efinity® с возможностью обновления в течение 1 годом. Программное обеспечение Efinity обеспечивает полный набор инструментов для проектирования RTL и генерации конфигурационного файла ПЛИС, включая синтез, размещение и трассировку, отладку и временной анализ.

Особенности

• ПЛИС Efinix® T8F81C2 в 81-шариковом корпусе FineLine BGA
• 128 Мбит SPI или флэш-память
• Выделенный интерфейс UART через micro-USB type B
• 41-контактный высокоскоростной разъем для пользовательского ввода-вывода
• 12-контактный PMOD-совместимый разъем GPIO
• Слоты для карт Micro-SD
• 4 пользовательских светодиода и 2 пользовательских кнопочных переключателя
• Генератор 33.33 МГц
• Выбираемые пользователем напряжения от 1,8 в, 2,5 В и 3,3 В

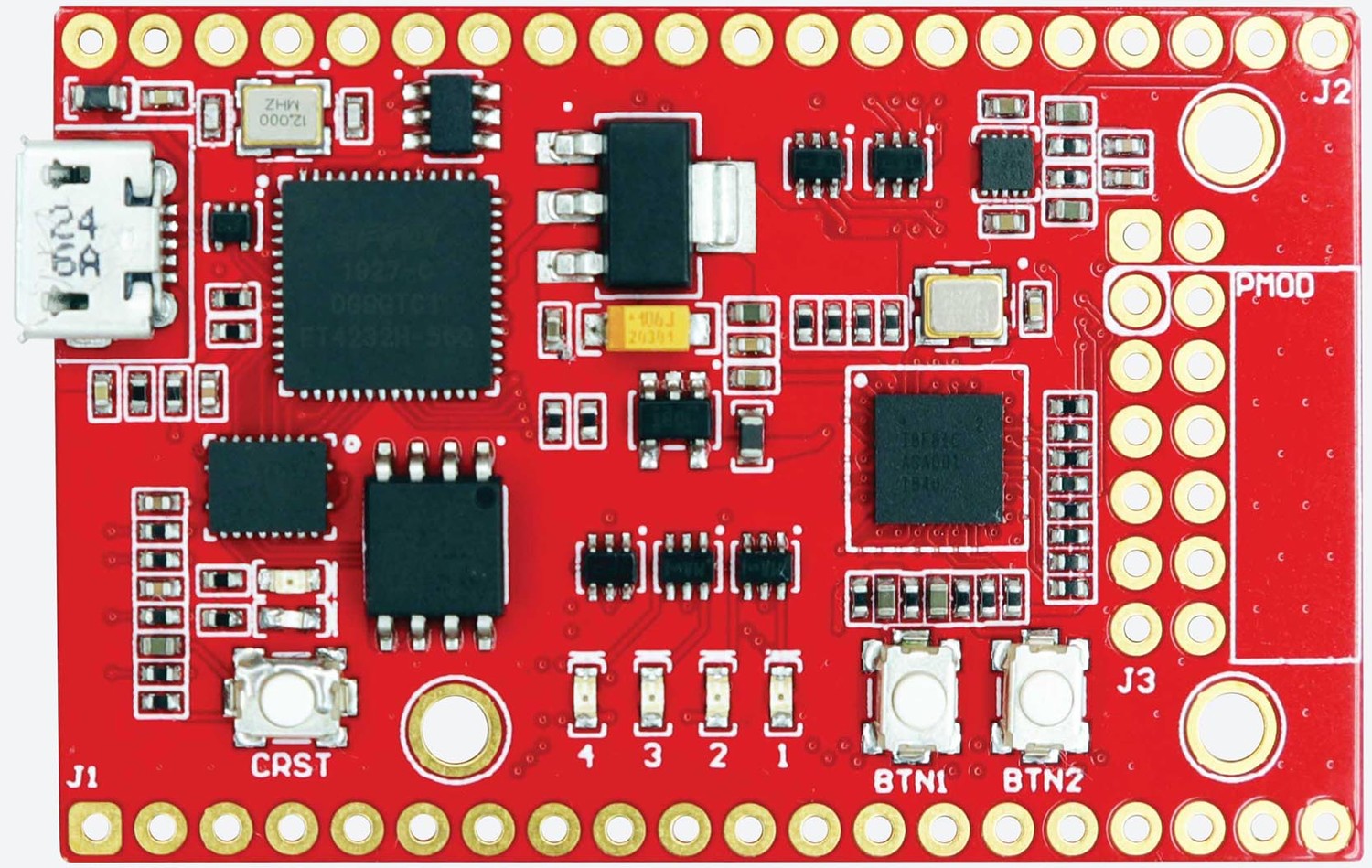

Внешний вид отладки

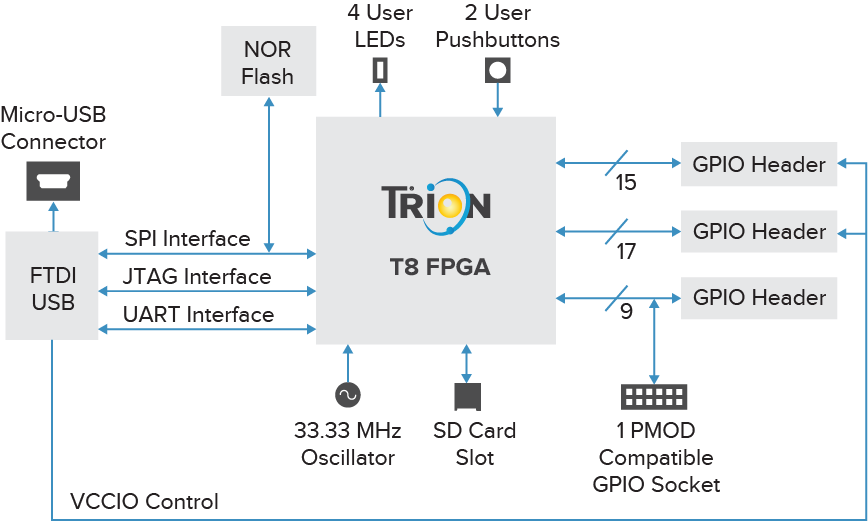

Блок диаграмма

Туториал

Вы можете скачать файлы проекта и документацию с GitHub

Видео

Комплект поставки

• Отладка Xyloni с предварительно загруженным демонстрационным дизайном
• Кабель Micro-USB

Документация

•  Xyloni Development Kit Overview
•  Xyloni Development Kit User Guide
•  Opal RISC-V SoC Data Sheet
•  Opal (Xyloni) RISC-V SoC Hardware and Software User Guide

Исходники и тестовый проект

•  Xyloni GitHub

Приобрести

•  DigiKey

Нам удалось приобрести отладку и даже сделать с ней стрим!
